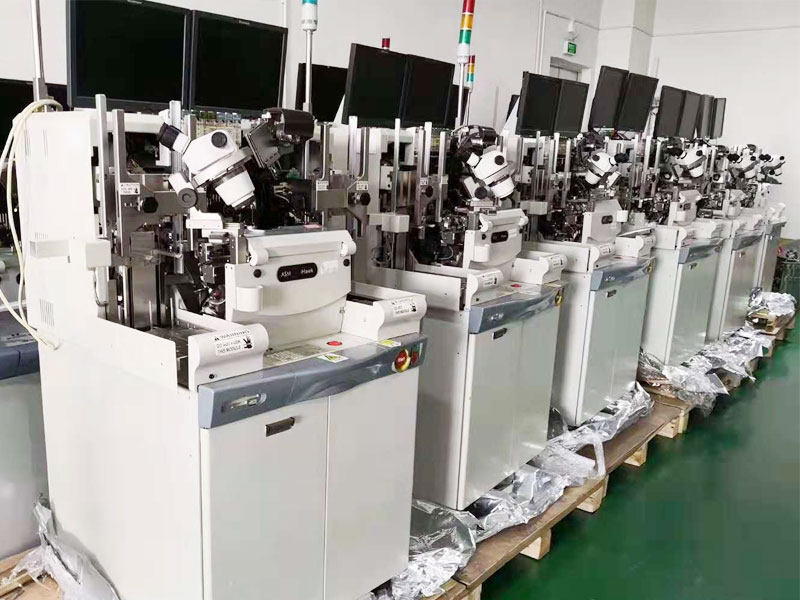

二手焊线机ASM-Ihawk,
二手焊线机ASM-Ihawk装置请求
电压 100\115\200\208\220\230\240 VAC单相50/60 Hz ±3Hz
低气压 65 psi (142 liters/min. @4.6kg/㎝2)
作业环境 59℉ – 86℉ (15℃-30℃)
资料载取才能
框架长度 3.5 to 10.5 in. (90 to 267 mm)
框架宽度 0.60 to 3.5 in. (15.2 to 88.9 mm)
框架厚度 0.004 to 0.035 in. (0.10 to 90 mm)
晶体基座凹槽间隔 Up to 0.090 in. (2.3 mm)
晶体座落间距 0.1 to 3.5 in. (2.5 to 90 mm)
导脚间距 0.0026 in. (66 um) with 1 mil (25 um) wire
导脚宽度 0.0016 in. (40 um) with 1 mil (25 um) wire
小导脚宽度 1 mil (25 um) 料盒尺寸
宽度 0.7 to 3.375 in. (20 to 95.3 mm)
长度 5.00 to 10.75 in. (127 to 273 mm)
高度 2.0 to 7.0 in. (50 to 178 mm)
槽沟间距 0.050 to 1 inch (1.27 to 25 mm)
大重量 10 pounds (4.5 kilograms)
晶体特征
小的晶体尺寸 60umX60um
旋转角度 +/- 5 degree @ default box size of 0.5 mm x 0.5 mm)
大倾侧 +/- 0.0024 in. (60 um) corner-to-corner
光学及影像系统
影像系统 电子式单倍率光学镜头
辨识电眼数目 300组
焊线才能
焊线区域 2.0 in x 2.5 in. (50.8 mm x 58.4 mm)
焊点高度差 0.030 in. (0.75mm)
高焊线数才能 2000条线(因版本不多而有所差别)
线径 0.9 mil (23 um) to 1.3 mils (33 um)
线弧大长度 0.300 in. (7.6 mm)(选择LOOP不同而有所差别)
焊点位置偏移量 ± 5 um
